volets coulissants Gamme SMART Lames de 70mm ajourées en bois

  • imprimer
  • email

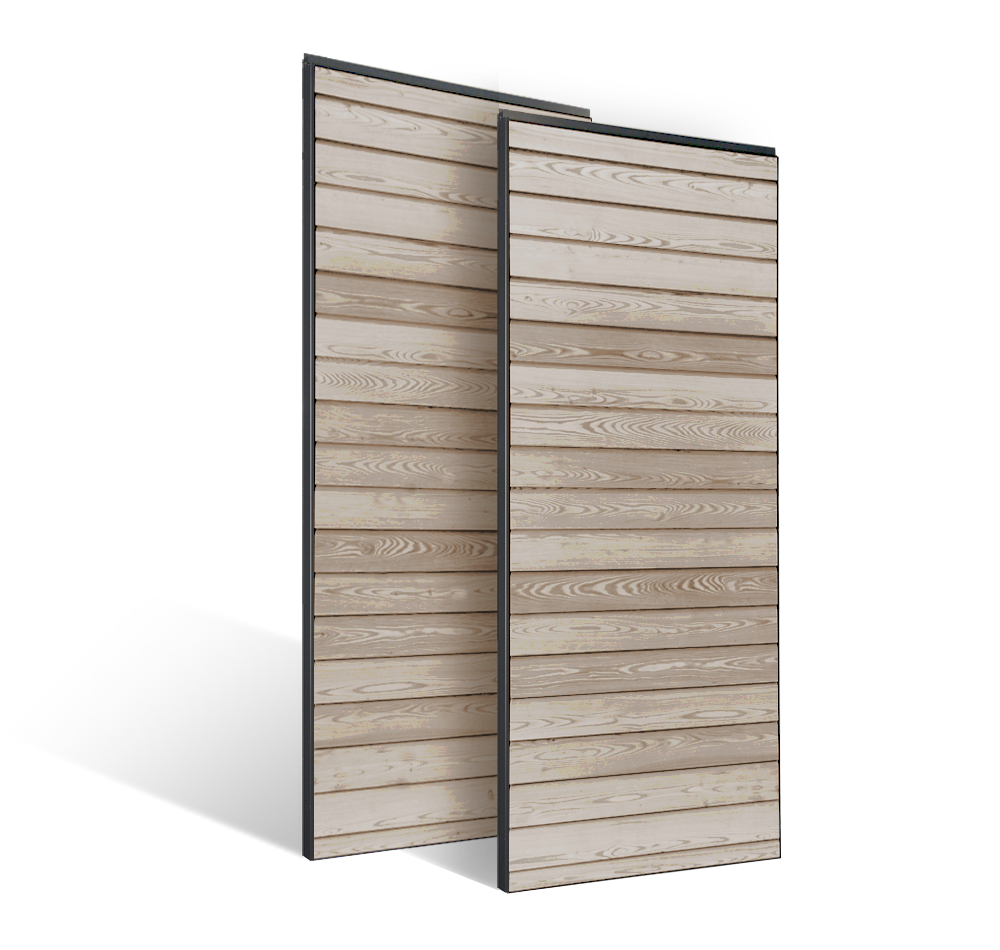

Volet coulissant avec lames horizontales en pin et cadre aluminium en RAL 7016.

  • Lames biseautées ajourées - épaisseur 20 mm, hauteur 70 mm, espacement 17 mm.
  • Cadre aluminium fin et discret - largeur (vue de face) 2 mm, épaisseur 33 mm

    • Fabriqué en France, aux dimensions standard ou sur mesure, et livrable avec lames en pin exclusivement. Finition « gris vieilli »

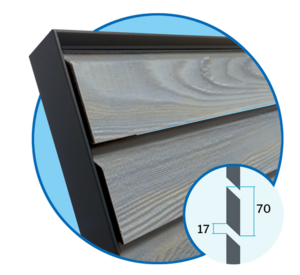

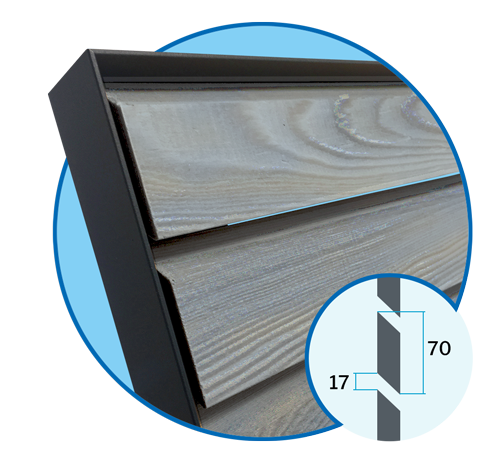

    Espacement des lames pour volets coulissants SMART 70

    volets coulissants Gamme SMART Lames de 70 mm ajourées

    volets coulissants Gamme SMART Lames de 70 mm ajourées

    caracteristiques

    Essence

    pin

    Dimensions

    Epaisseur du cadre : 33 mm
    Largeur du cadre (vue de face) : 2 mm
    Epaisseur des lames : 20 mm
    Hauteur des lames : 70 mm
    Espacement des lames : 17 mm

    Cote de fabrication (cotes execution)

    Hauteur mini : 590 mm - Hauteur maxi : 2990 mm
    Configuration Largeur execution
    1 vantail 590 mm à 1400 mm
    2 vantaux 1200 mm à 2800 mm

    assemblage des composants aluminium

    Par coupe d'onglet à 45°.

    Composition du volet (cotes exécution)

    Lames en pin assemblées sur un cadre en aluminium.

    Montant intermédiaire :
    à partir d'une largeur de 1090 mm.

    impression gris vieilli

    (compris traitement hydrofuge et fongicide)

    finition bois gris aspect vieilli

    téléchargement

    Schémas des guidages 1 rail, pose en façade

    schémas coulissant bois 1 rail - pose facade.pdf (2,466 ko)Visualiser   |   Télécharger

    Schémas des guidages 1 rail, pose sous dalle

    schémas coulissant bois 1 rail - pose sous dalle.pdf (1,418 ko)Visualiser   |   Télécharger
