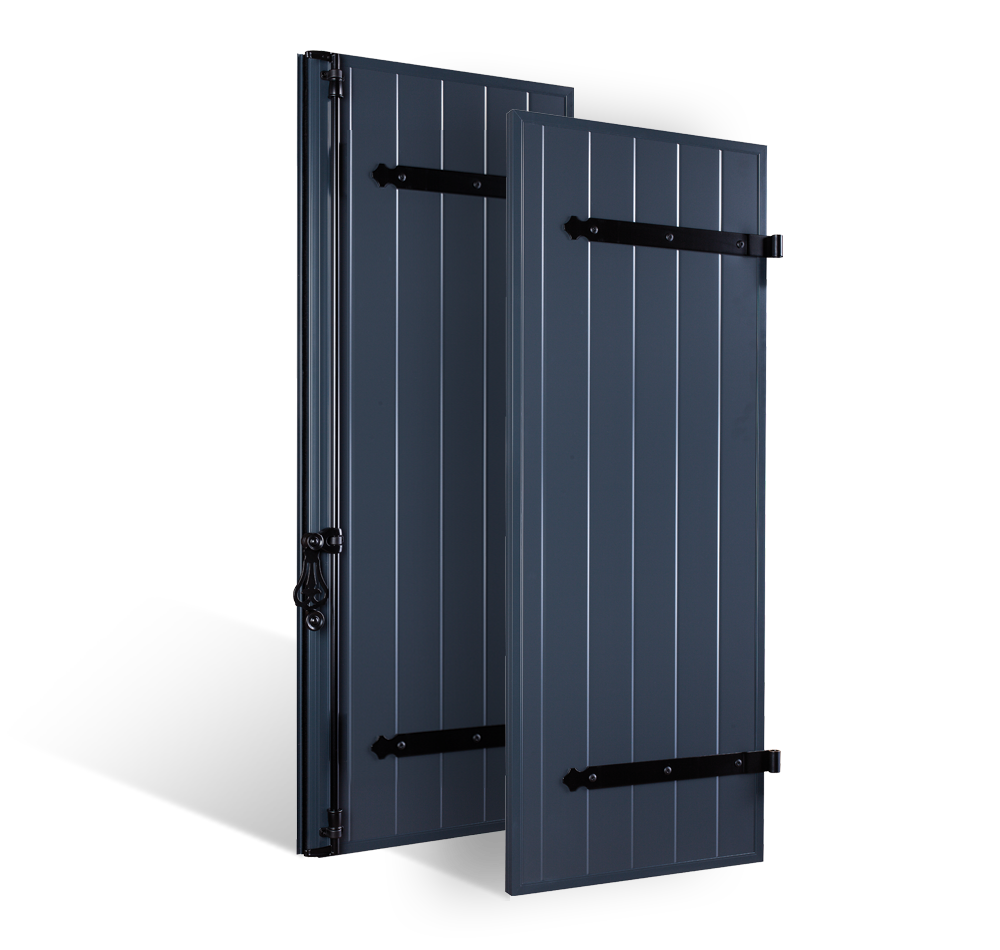

volets battants à lames verticales 30mm à pentures et contre‑pentures en aluminium

caracteristiques

Dimensions

Epaisseur du vantail : 30 mm
Epaisseur du panneau : 27 mm
Epaisseur des parois aluminium : 0.90 mm
Largeur des lames verticales (pas des rainures) : 85 mm
Largeur du battement : 45 mm (recouvrement : 25 mm)

Performances

Valeur delta ∆ R : 0,26 m²k/w
Classe de résistance aux vents : classe 5
Produit respectant les normes CE

Garanties

Nos menuiseries satisfont / répondent aux conditions techniques définies dans la norme NF-EN 13659.
Sous réserve du respect des recommandations NFDTU 34.4, notamment en matière de stockage des produits finis, de protection des bois et de pose des menuiseries, F.V.I garantit ses productions contre les vices cachés et les défauts de fabrication conformément à la législation en vigueur.

Le délai de garantie de 5 ans court à compter du jour où les produits quittent nos entrepôts.

La garantie cesse dès que le matériel est modifié ou utilisé de manière anormale. De ce fait, notre garantie ne s'applique pas aux vices dont la cause est postérieures à la date du départ de nos ateliers en cas de modification, de mauvais entretien, de mauvaise utilisation ou de réparations mal faites ainsi qu'en cas de non respect des précautions de pose.

Cette garantie ne s'applique pas aux vices apparents ou défauts de conformité n'ayant pas fait l'objet de réserves détaillées lors de la livraison.

Cote de fabrication (cotes execution)

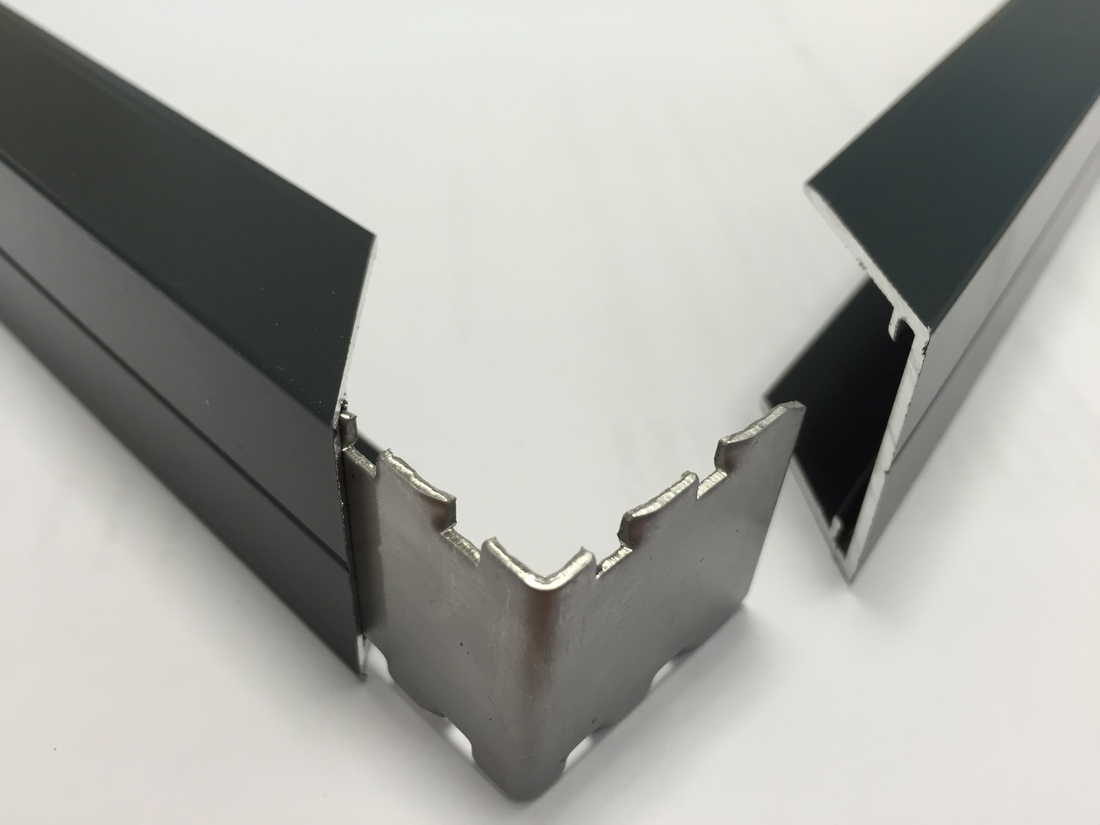

assemblage des composants aluminium

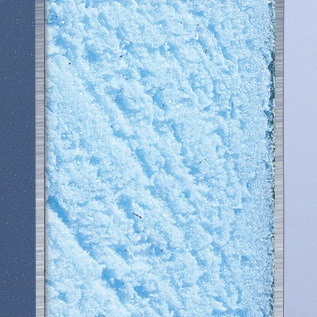

L’isolant est rainuré et les parements sont profilés ; le tout est assemblé par colle polyuréthane. Profil d’habillage de chant en U, assemblage par coupe d'onglet à 45°.

Composition du volet (cotes exécution)

2 pentures et 2 contre pentures en aluminium noir ou blanc à bout festonné jusqu’à une hauteur de 1 739 mm.
3 pentures et 3 contre pentures en aluminium noir ou blanc à bout festonné à partir d'une hauteur de 1 740 mm.

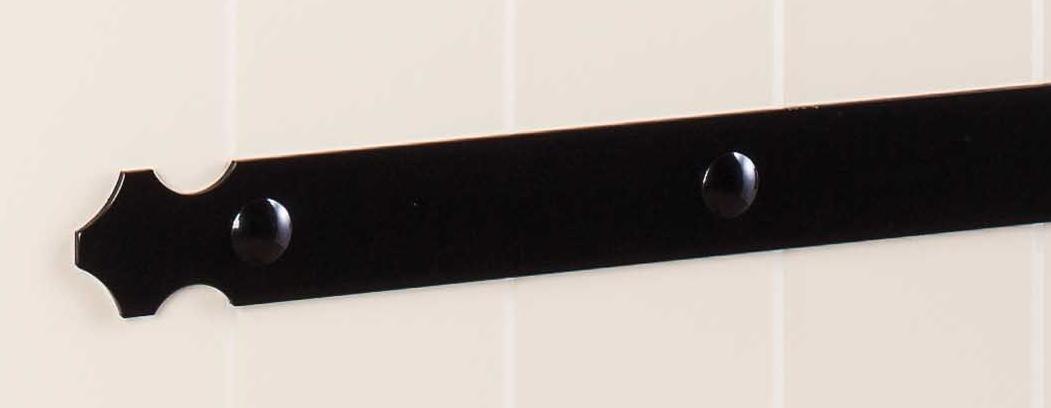

Pentures aluminium à bout festonné diamètre 14 ou 16 mm. Réducteur de gond pour diamètre inférieur à 14 mm.

Fixation des pentures par boulons Alu noir ou blanc en 7x40 + écrous nylon (cas de pentures noires ou blanches), par boulons Alu en 7x40 + écrous aluminium peints à la couleur des pentures (cas de pentures à la couleur du volet).

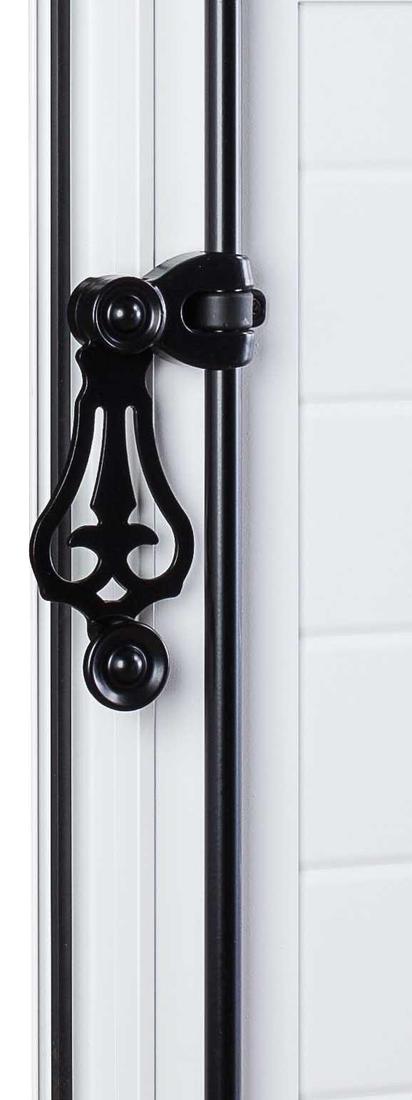

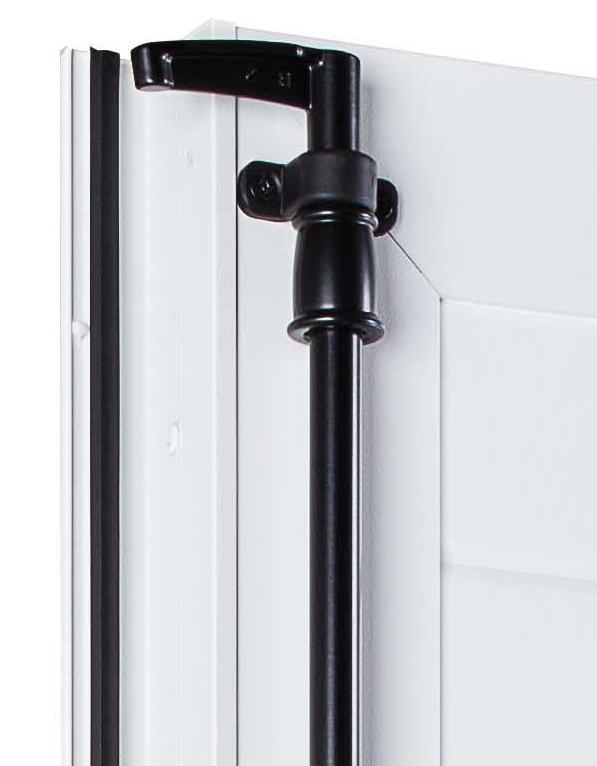

Espagnolette recoupable en aluminium et matériau composite.

Battement encastré et collé sur les volets en 2,3 ou 4 vantaux.
Pas de battement pour volet 1 vantail et 2 vantaux repliables.
